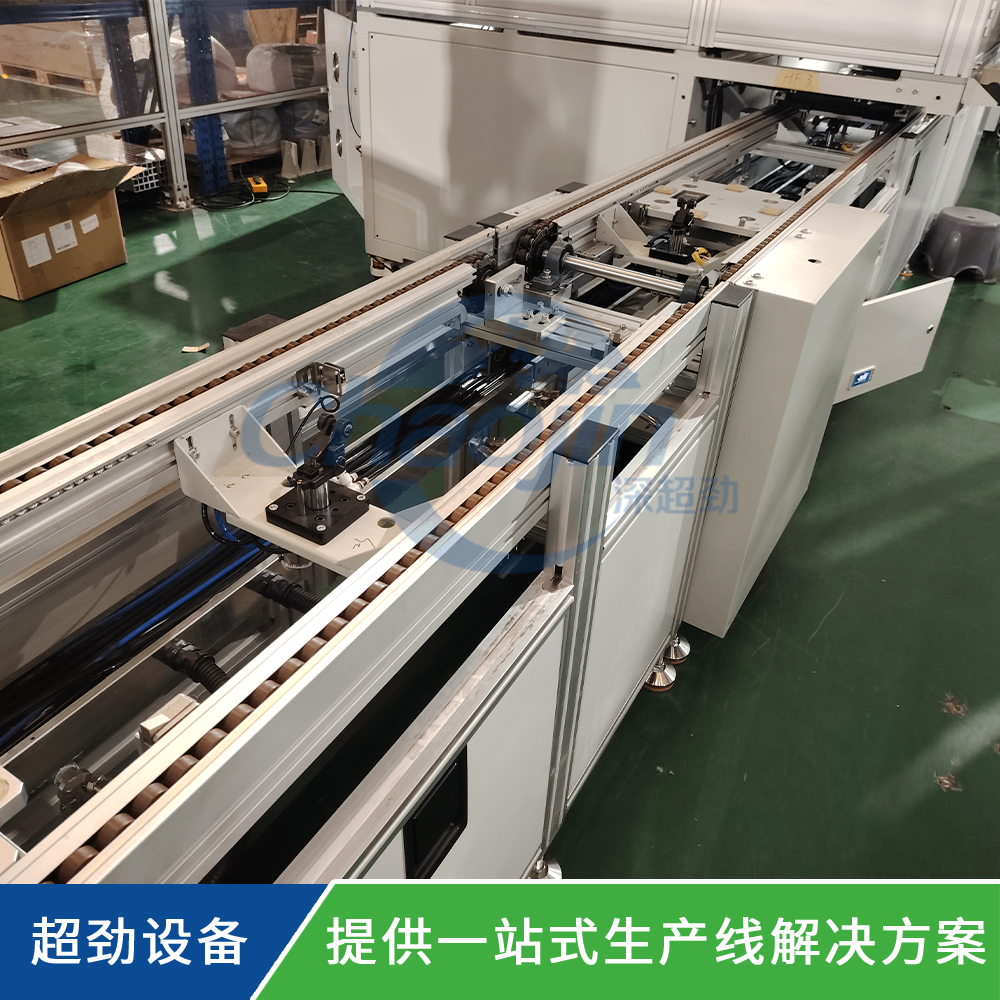

汽車配件上下循環倍速鏈生產線是通過雙層倍速鏈結構實現工件上下循環輸送的自動化裝配設備，適用于汽車配件的高效組裝。

**功能與優勢

上下循環輸送：通過雙層倍速鏈設計，工件可在上下層間循環流轉，減少占地面積，提升空間利用率。

高效積放作業：鏈條運行時，可通過阻擋氣缸在任意位置停駐工件進行裝配，適配汽車配件多工序組裝需求。

速度可控：工裝板運行速度為鏈條速度的整倍數，可根據工序節奏調整，滿足不同配件的裝配效率要求。

關鍵結構與操作流程

驅動系統： 提供動力，通常置于線體側面，需定期檢查保養以確保穩定運行。

倍速鏈條： 復合輥式結構，實現工裝板增速輸送，是**傳動部件。

工裝板/托盤： 承載汽車配件，底面為大平面的工件可直接放置，無需托盤。

頂升移載機構： 實現工件在上下層或工位間的轉移，配合氣缸完成升降與滾筒轉動。

阻擋器 ：用于停駐工裝板，支持工位**操作，延時3秒后啟動頂升移載。

操作步驟

合上電控箱空氣開關，打開面板選擇開關，按綠色按鈕啟動系統。

按黑色按鈕：釋放暫存區工裝板，經差速鏈拖動至頂升移載機構，阻擋器頂住后延時3秒，氣缸上升并轉動滾筒將工件送至工位。

按白色按鈕：工位完成作業后，滾筒反向運轉，工件經頂升移載機構返回下層循環或進入下一工序。

適用場景：汽車充電樁、電機、底盤配件等需多工位裝配的大型/重型配件生產。

維護要點：二級維護建議每2-4周進行一次，重點檢查驅動系統和鏈條張緊度。
